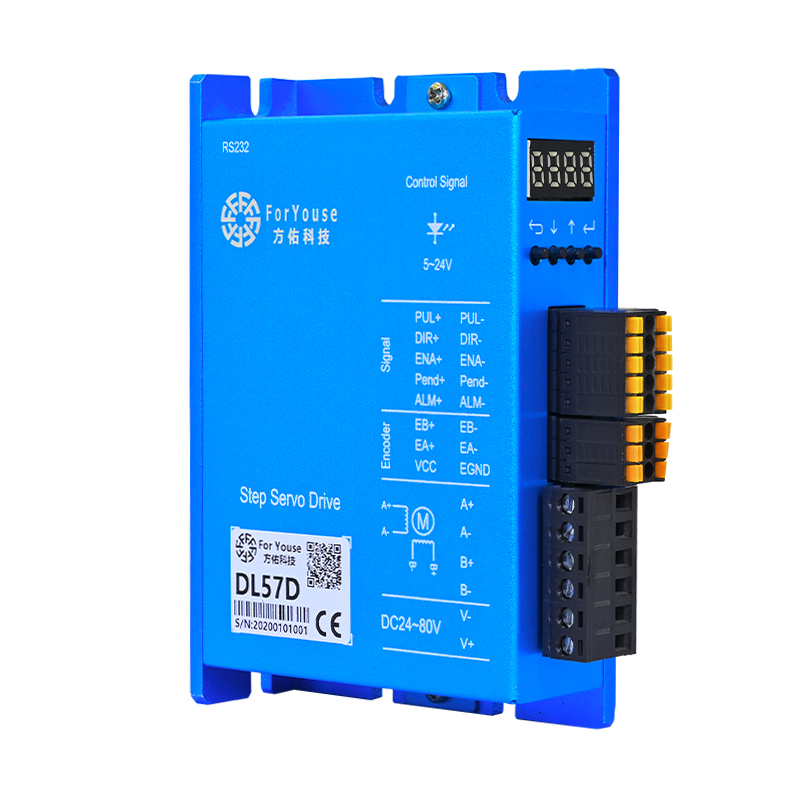

DL57D两相57闭环步进驱动器

DL57D两相57闭环步进驱动器,采用数码管显示,先进的矢量型闭环控制技术,彻底克服传统开环步进电机丢步的问题,主要适配57、60系列两相闭环步进电机。...
  • 功能特性
  • 接线说明
  • 外形尺寸

DL57D两相57闭环步进驱动器



特点:

►采用飞思卡尔全新32位电机专用控制芯片;

►采用先进的矢量型闭环控制技术;

►LED数码管显示配按键操作,直观明了,操作方便;

►静态电流和动态电流可以任意设置(0~6A范围内);

►可适配驱动 42 和57(60)系列混合式闭环步进电机;

►光电隔离信号输入/输出;

►脉冲响应频率可达200KHz;

►支持单/双脉冲;

►提供15档通用细分选择;

►提供与各种脉冲源相匹配的电子齿轮(任意细分值);

►具有过流、过热、过压和跟踪误差超差等保护;

►位置控制模式和速度控制模式可选;

►位置模式下有两种控制方式可选择;



配套产品:



42SSD06-EC     42SSD08-EC     57SSD13-EC     57SSD23-EC     57SSD30-EC     60SSD22-EC     60SSD30-EC     60SSD45-EC



应用领域:



DL57D主要适配两相57以及60系列闭环步进电机,带数码管显示,适用于各种应用场合,例如:线束加工机、激光打标机、高速绘图仪、小型数控机床、自动化装配设备等。在要求噪音小、运行平稳、高速度响应的设备中应用效果特佳。

接线端口说明:

2

注:驱动器故障时,ENA信号有效,驱动器将清除所有故障;电机接线相位间不能互换。
