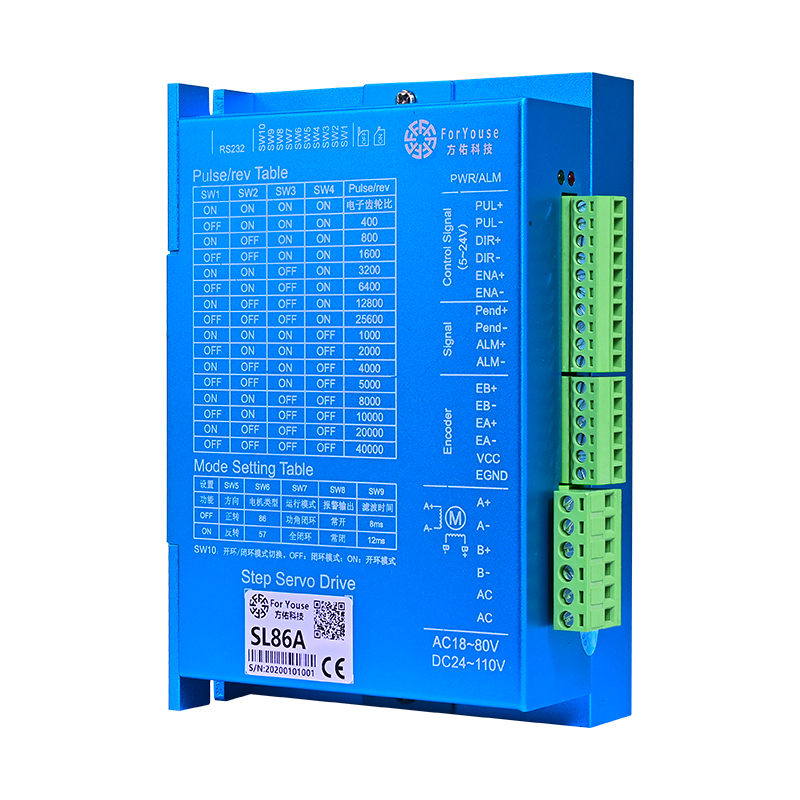

SL86A两相86闭环步进驱动器

SL86A两相86闭环步进驱动器,拨码设置,操作简单。基于32位电机专用控制平台,采用先进的矢量型闭环控制技术,结合闭环电机编码器反馈,使得步进伺服系统具有低噪声、低发热、不...
  • 功能特性
  • 接线说明
  • 外形尺寸

SL86A两相86闭环步进驱动器



特点:

►采用飞思卡尔全新32位电机专用控制芯片;

►采用先进的矢量型闭环控制技术,电机运行更平稳、精度更高;

►更的位置及速度控制,满足苛刻的应用要求;

►根据负载情况采用变流控制技术,降低电机发热;

►具有高动态响应能力,缩短电机加减速时间;

►通过串口外接手编盒调节系统参数,操作方便简单;

►静态电流和动态电流可以任意设置(0~8.2A范围内);

►可适配驱动(57/60)、86系列混合式闭环步进电机;

►光电隔离信号输入/输出;

►脉冲响应频率200KHz;

►提供15档通用细分选择;

►提供与各种脉冲源相匹配的电子齿轮(任意细分值);

►具有过流、过热、过压和跟踪误差超差等保护;



细分设定表:

2



配套产品:



60SSD22-EC      60SSD30-EC      60SSD45-EC      86SSD45-EC     86SSD85-EC     86SSD120-EC



应用领域:



SL86A主要适配两相86系列闭环步进电机,拨码设置,操作简单,广泛应用于机器视觉检测设备(AOI)、桁架机械手、木工雕刻机、线束加工机、LCD切割机、高速绘图仪、小型数控机床、自动化装配设备等要求噪音小、运行平稳、高速度响应的应用场合。

接线端口说明:

3

注:驱动器故障时,ENA信号有效,驱动器将清除所有故障;电机接线相位间不能互换。

驱动器报警故障处置方法:
